近期充电头网拿到了小米一款印规版本45W快充充电器，产品配置USB-A快充接口，并延续了一贯的魔改设计，不仅支持小米45W私有快充，搭配小米原装数据线还能提供27W PD快充，满足iPhone手机以及平板等设备快充需求。下面我们就一起来看看这款充电器的具体设计。
小米45W快充充电器外观

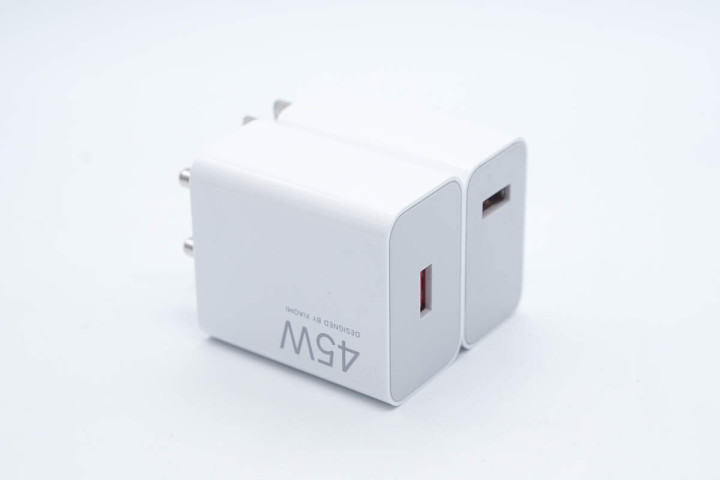

小米这款45W快充充电器采用经典直板造型设计，壳体为PC阻燃防火材质，同时表面高光亮面处理。

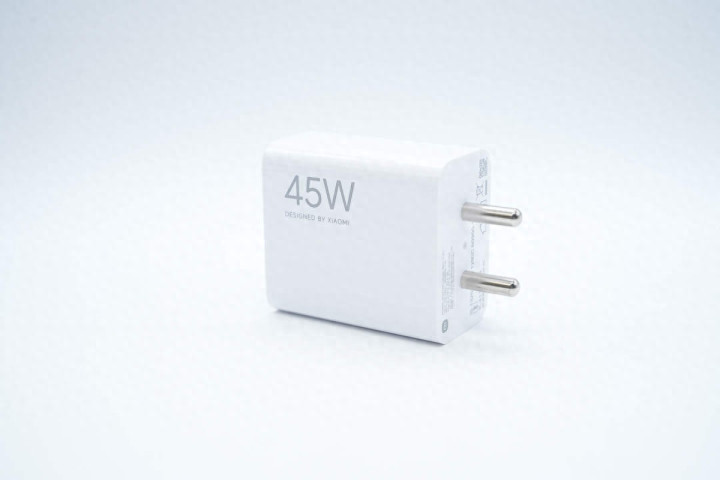

机身正背面均印有45W和DESIGNED BY XIAOMI。
输入端外壳上印有产品参数，充电器通过了印度BIS安规认证。

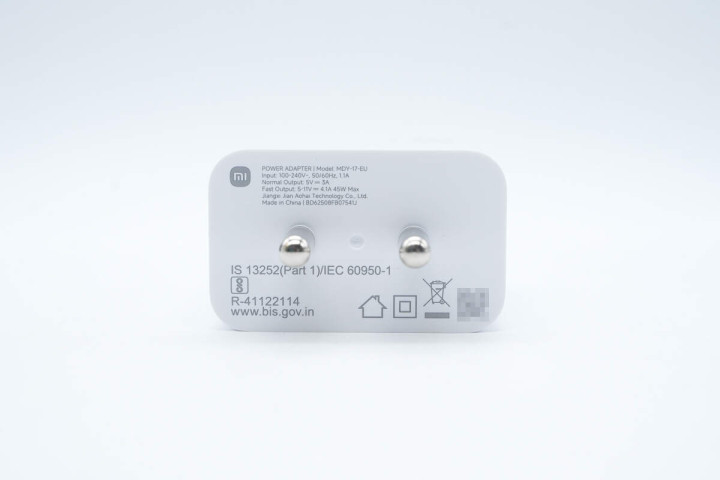

充电器参数特写
型号：MDY-17-EU
输入：100-240V~50/60Hz 1.1A
正常输出：5V3A
快速输出：5-11V4.1A 45W Max
制造商：江西吉安奥海科技有限公司

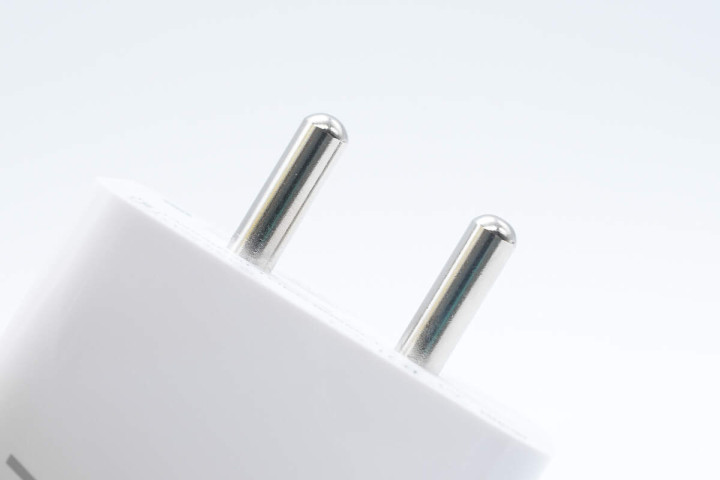

充电器配备印规插脚。
输出端配备USB-A接口，居中布局。

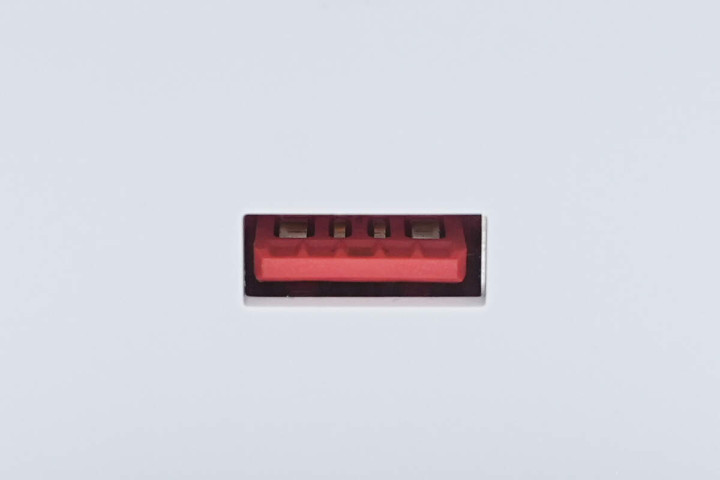

接口舌片前端同样设计特殊触点，搭配小米魔改USB-A数据线，同样可以支持PD快充输出。

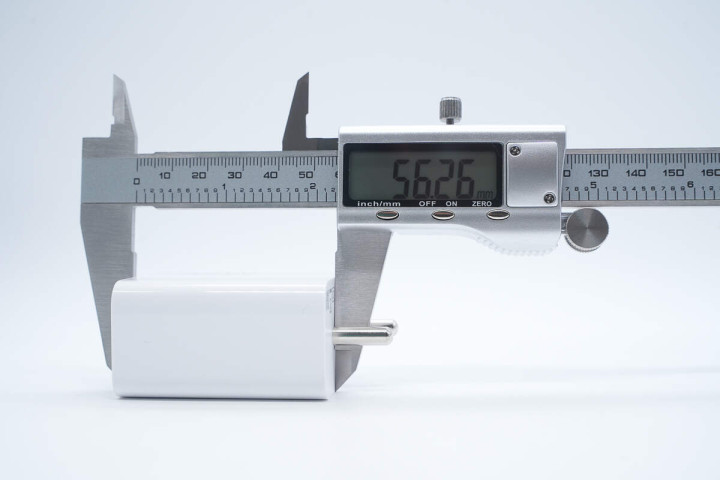

实测充电器机身长度为56.26mm。

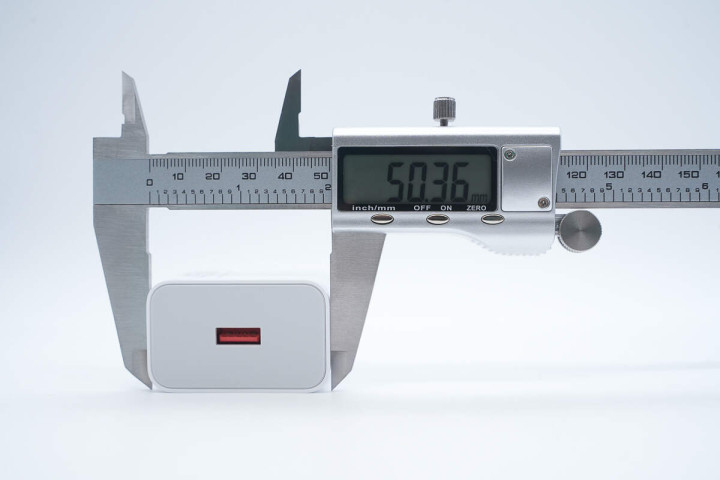

宽度为50.36mm。
厚度为31.14mm。
和小米自家67W国行版充电器放在一起对比，两者大小相当。

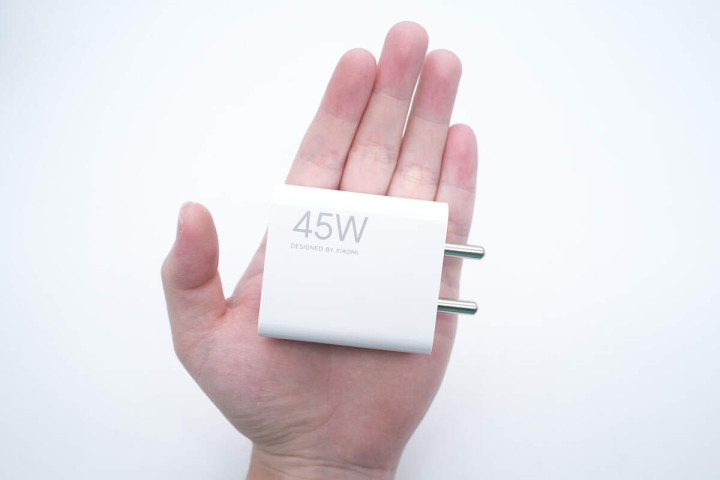

充电器拿在手上的大小直观感受。

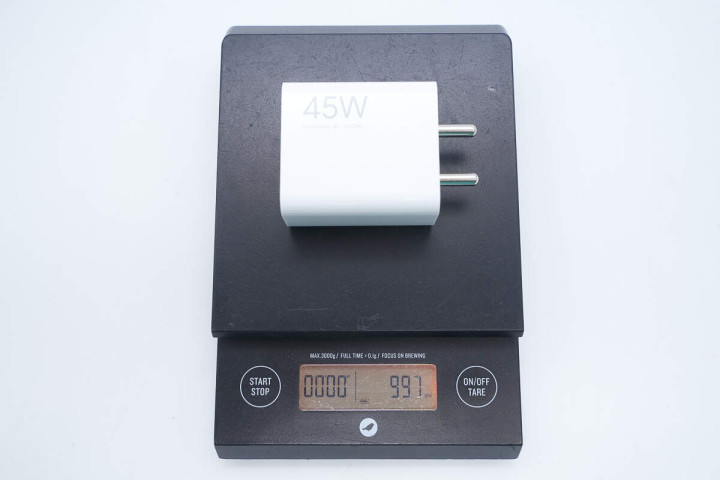

另外测得充电器重量约100g。
使用ChargerLAB POWER-Z KM003C测得充电器支持QC3.0、PD3.0、DCP充电协议，以及小米45W私有快充协议。

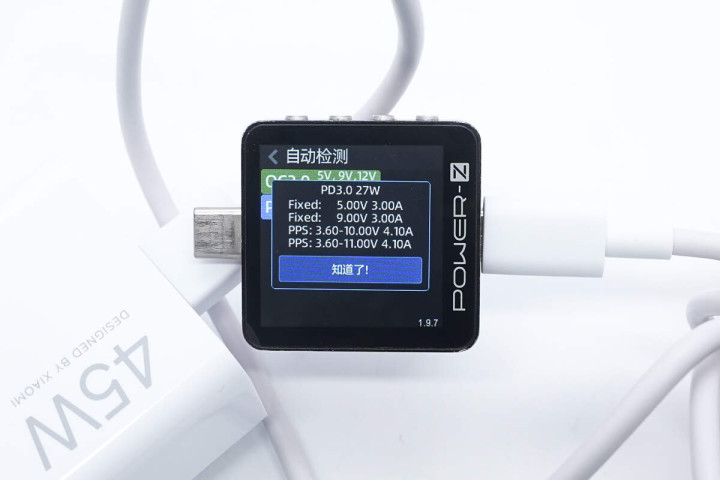

此外PDO报文显示USB-A口还具备5V3A、9V3A两组固定电压档位，以及小米3.6-10V4.1A、3.6-11V4.1A两组私有电压档位。

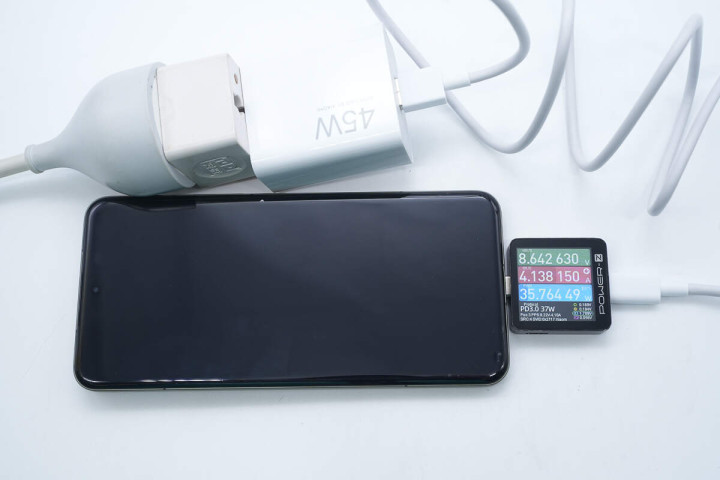

最后使用这款充电器给小米15 Pro充电，测得充电功率约为35.76W。
小米45W快充充电器拆解
将充电器外壳切割开取出内部PCBA模块。

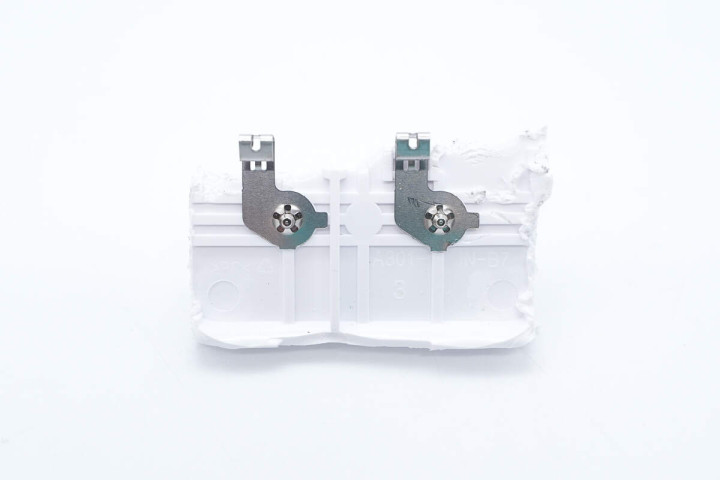

输入端为金属弹片接触式通电设计。

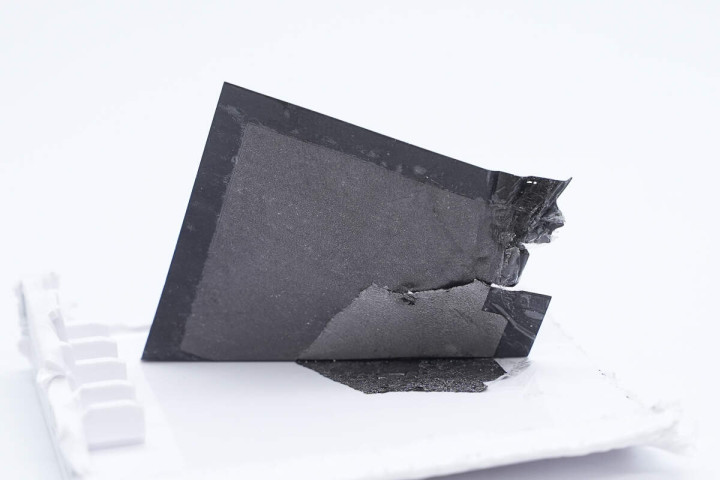

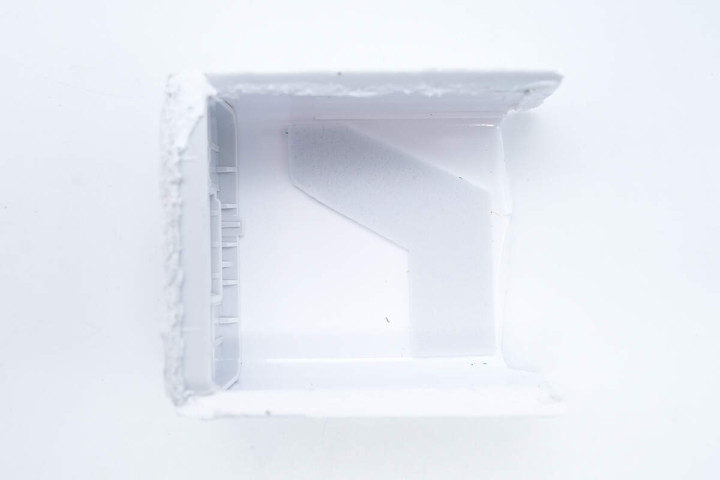

机身外壳内侧贴有石墨散热贴纸，并做了绝缘处理。
另一半壳体上贴有保护海绵。
实测PCBA模块长度为50.78mm。
宽度为45.55mm。

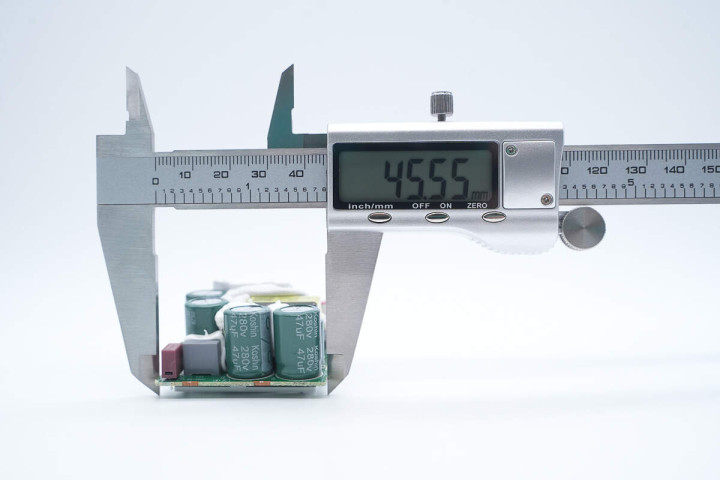

厚度为22.53mm。
PCBA模块正面电容、变压器等器件打胶加固，初次级间设有白色塑料板进行隔离保护。
背面覆盖塑料板和金属散热板。

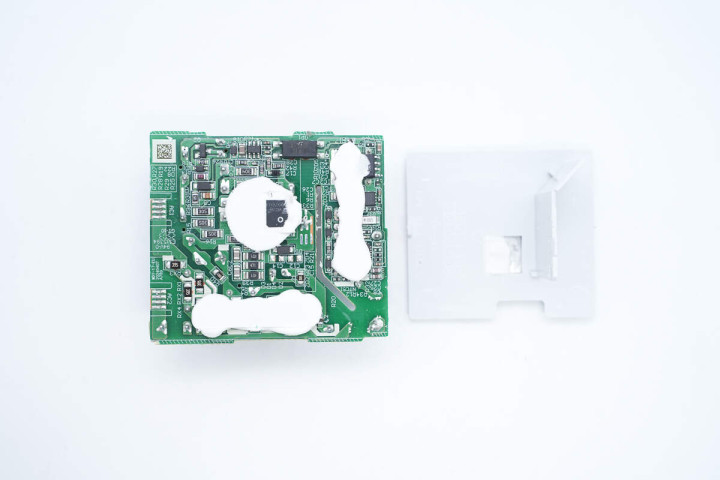

将塑料板拆掉，模块背面对应整流桥、初级开关管、同步整流芯片以及协议芯片等处均打胶处理。

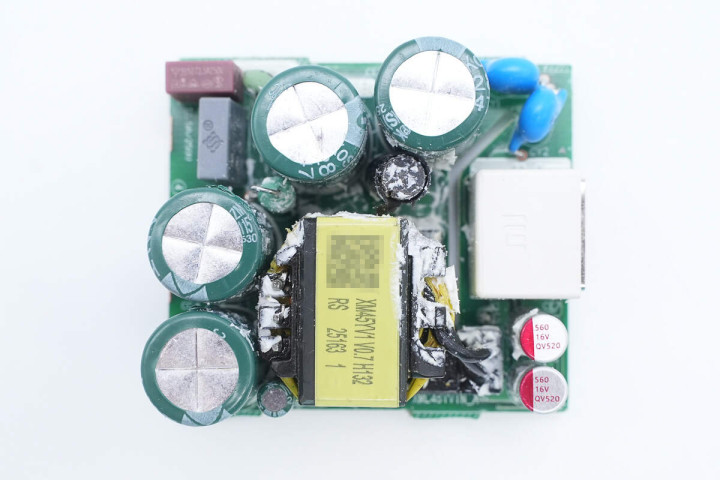

将白胶清理干净，模块正面设有延时保险丝、安规X2电容、高压滤波电解电容、工字电感、变压器、输出滤波固态电容等器件。

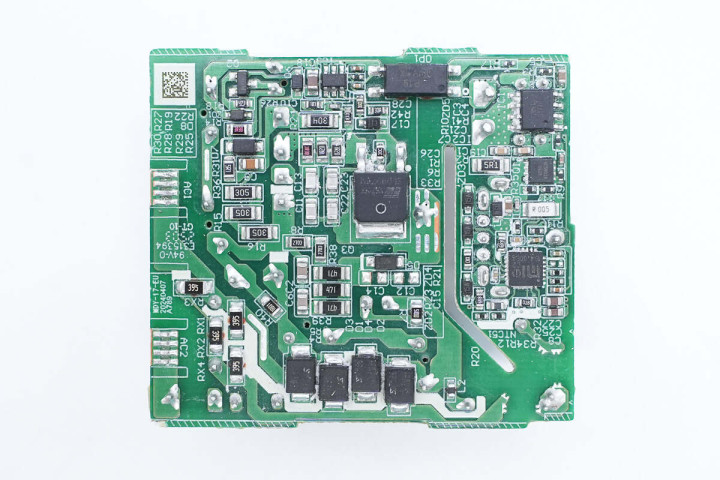

背面设有初级控制器、初级开关管、同步整流芯片、协议芯片以及VBUS开关管等器件。

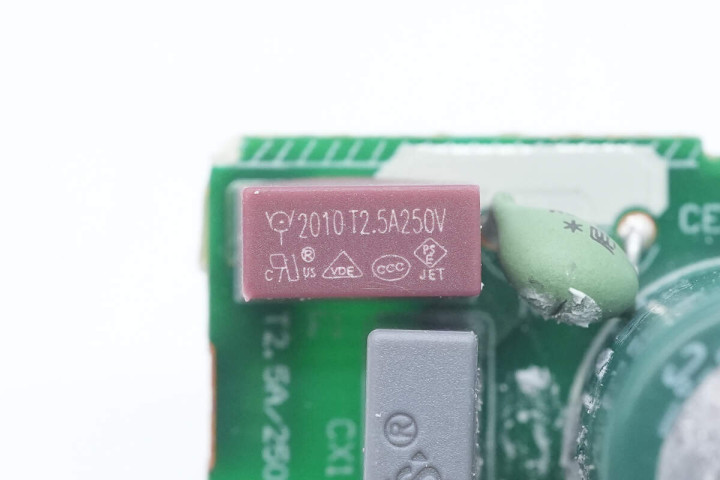

延时保险丝来自华德电子，规格为2.5A250V。

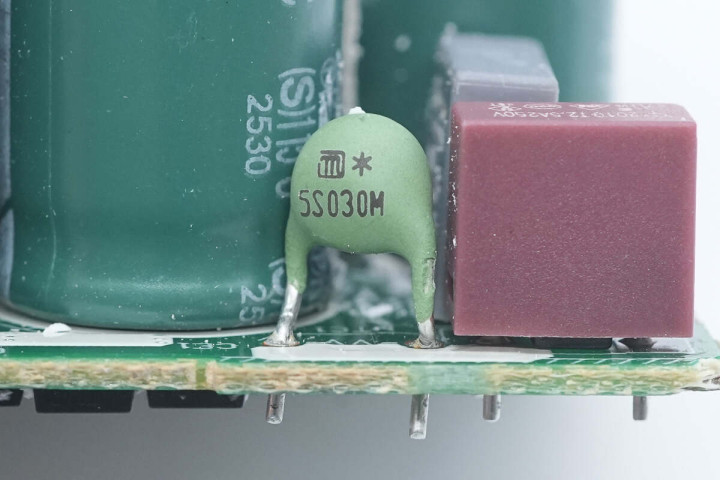

NTC热敏电阻用于抑制上电浪涌电流。

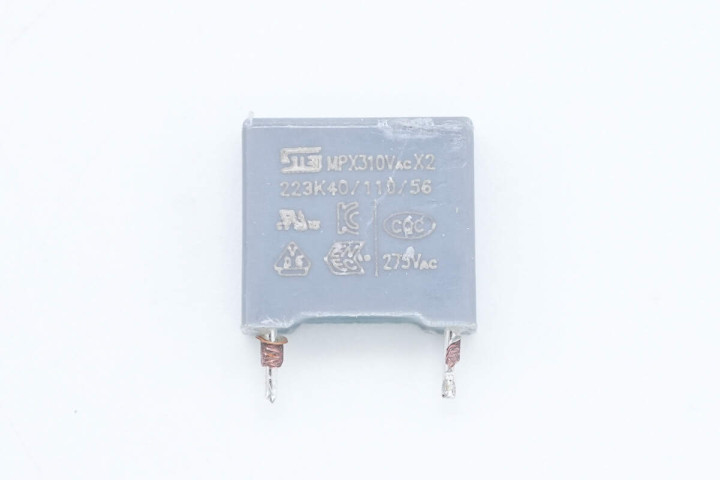

安规X2电容来自STE松田电子，容量0.022μF。

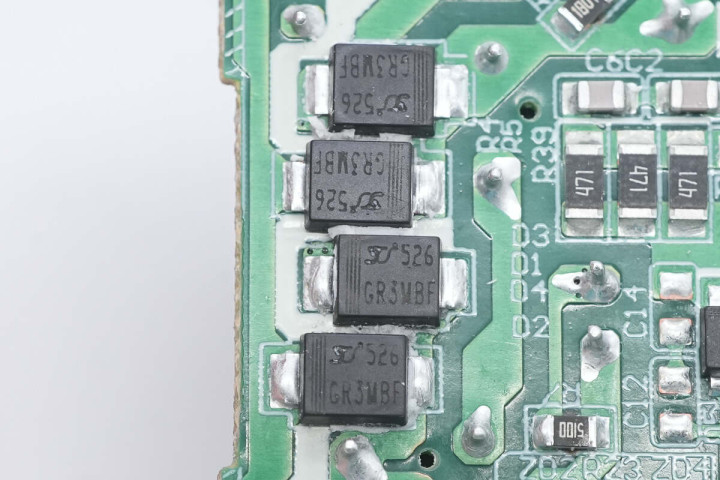

四颗GR3MBF二极管组成整流桥进行桥式整流。
初级侧高压滤波电解电容一共四颗，同时旁边设有色环电感和工字电感。

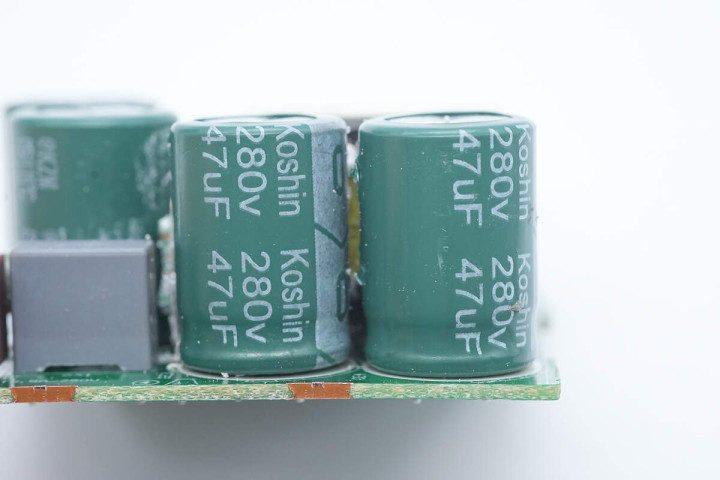

四颗高压滤波电解电容均来自Koshin东佳，且规格都是280V47μF。

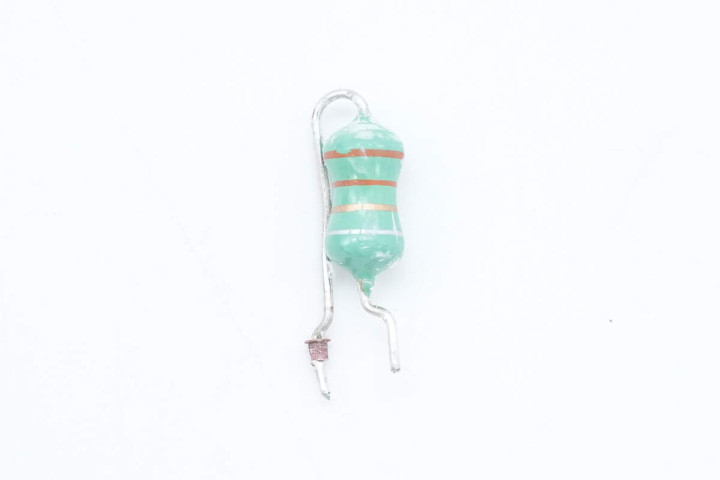

色环电感特写。

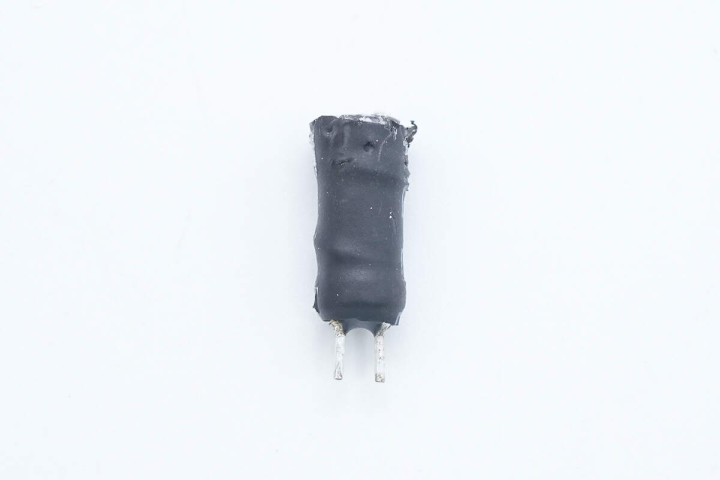

工字滤波电感外套热缩管绝缘保护。

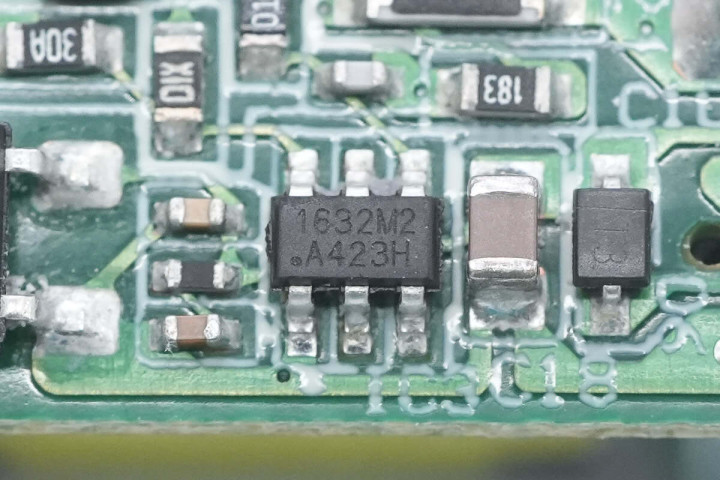

初级主控芯片来自华源智信，丝印1632M2，实际型号为HY1632M2，这是一款智能数字多模式反激式控制器，其全新设计的架构内置满足全球各地法规要求的特性。芯片集成了丰富的保护功能与特性，包括线路补偿、斜坡补偿、变压器短路保护、输出过压保护、过温保护、欠压/压降保护以及检测电阻短路保护。采用SOT23-6封装。
初级开关管来自美浦森，型号SLD9976M，这是一颗耐压为950V，内阻为1000mΩ，TO-252封装的超结MOS。

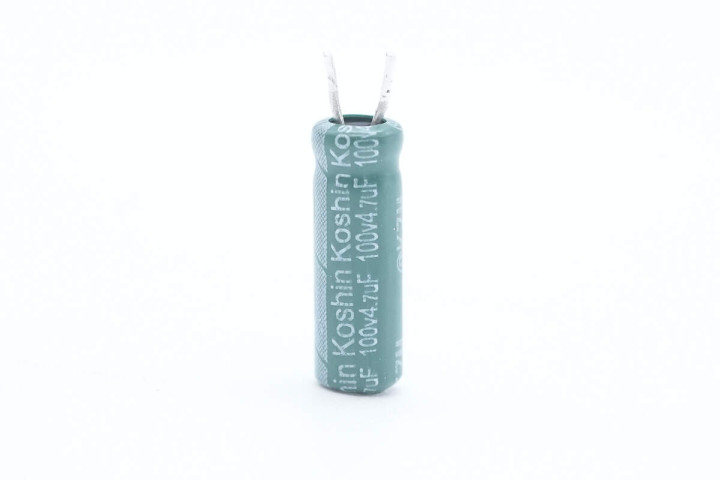

主控芯片供电电容也是来自东佳，规格为100V47μF。

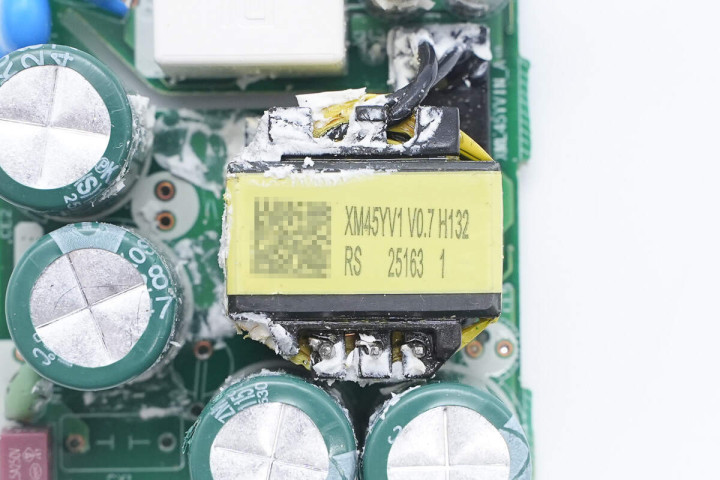

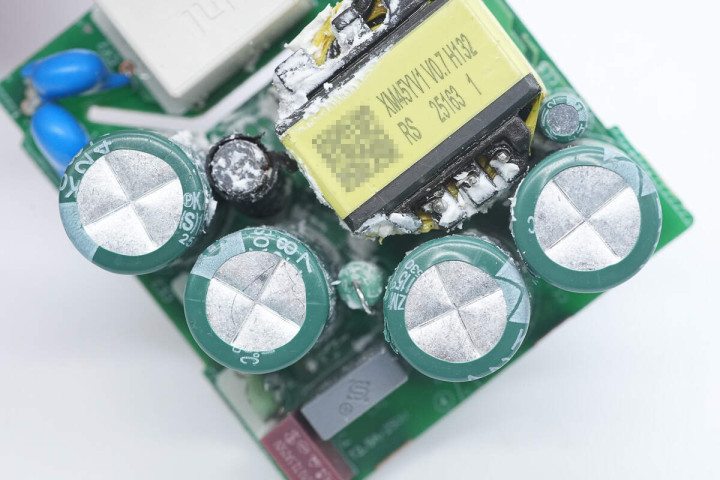

变压器特写。

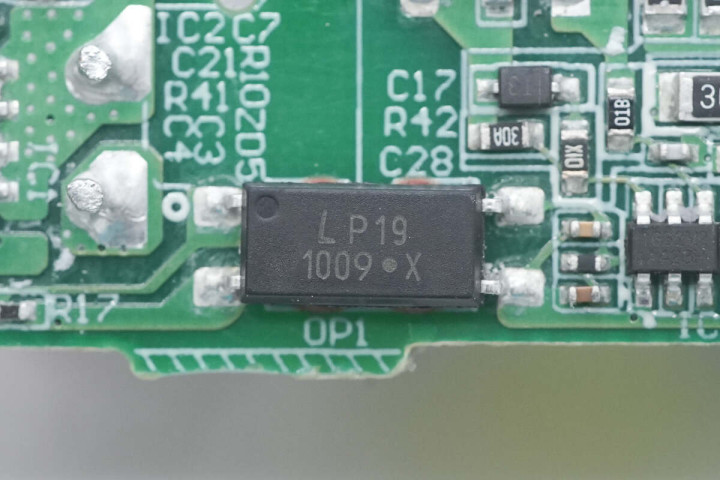

1009光耦特写，用于输出电压反馈。

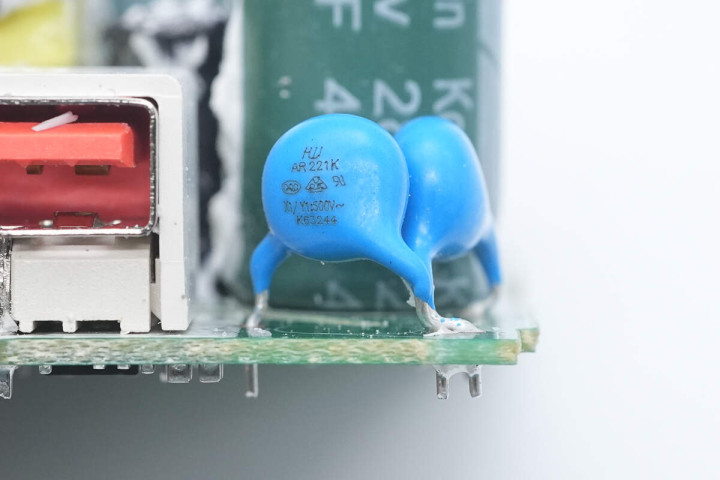

两颗蓝色Y电容特写。

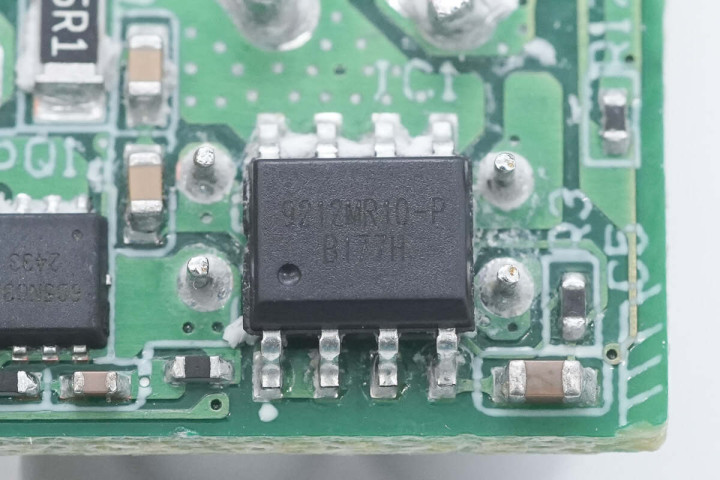

同步整流芯片也是来自华源智信，型号HYC9210MR10，这是一款高度集成的智能数字同步整流控制器，其采用单一封装集成同步整流控制器与10mΩ SR MOSFET。该器件可驱动标准N沟道功率MOSFET以替代肖特基二极管，从而实现更高系统效率。
HYC9210MR10采用数字控制技术，可优化不同应用场景下的DCM/PFM/CCM/QR多模式操作，数字控制技术进一步增强了连续导通模式(CCM)的鲁棒性，自适应预关断方案不仅能确保快速切换，还可显著降低开关损耗。
此自适应预关断方案通过软开关技术实现SR MOSFET的平滑关断过渡，从而优化EMI表现。采用SOP-8L封装形式。
两颗输出滤波固态电容规格为16V560μF。
协议芯片由小米向英集芯定制，芯片丝印了小米和英集芯两家品牌的logo，还丝印有C2字样。
输出VBUS开关管特写，丝印6D5N03A，采用DFN3*3封装。

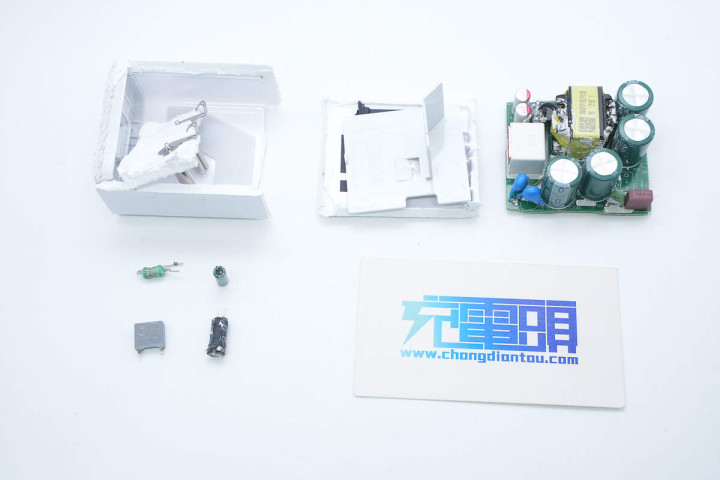

全部拆解一览，来张全家福。
充电头网拆解总结

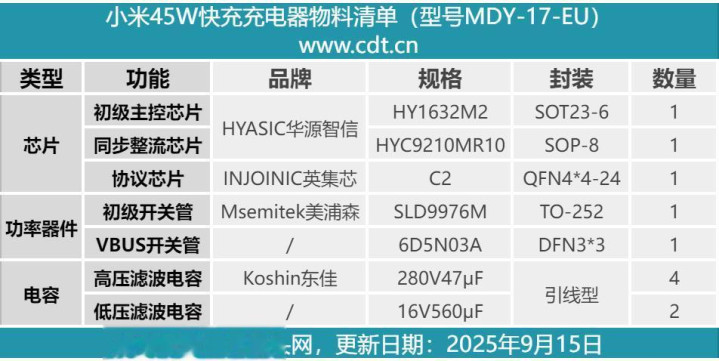

最后附上小米45W快充充电器的核心器件清单，方便大家查阅。
小米这款45W快充充电器即便是印规版本，也延续家族式风格设计，机身光滑简洁。充电器通过了印度BIS安规认证，质量可靠。此外支持100-240V宽电压输入以及小米45W私有快充和27W PD快充输出，满足手机、平板等设备日常快充需求。
充电头网通过拆解了解到，充电器采用了华源智信半导体HY1632M2+HYC9210MR10开关电源方案，搭配美浦森950V超结MOS SLD9976M。目前美浦森半导体950V全系超结MOS产品已量产并进入头部品牌客户供应链，获小米45W快充使用足见其性能优异，质量可靠。
输出端采用英集芯IP2729定制协议芯片控制，此外采用东佳电容进行滤波。PCBA模块正背面器件打胶处理，此外背面覆盖散热板辅助散热，整体做工可靠。
